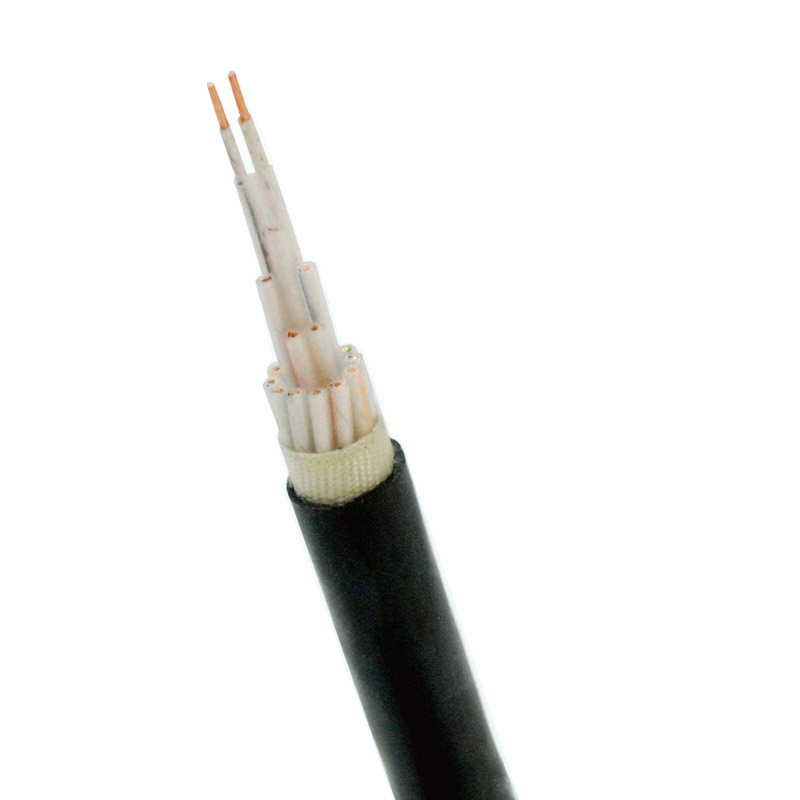

WDZ-KYJY 额定电压450/750交联聚乙烯绝缘聚烯陉护套无卤低烟阻燃控制电缆

应用：本产品适用于交流额定电压U0/U 为450/750V及以下控制、监控回路及保护线路等场合使用的控制电缆。电缆敷设应从电缆盘上端引出，严禁电缆与地面或支架摩擦、及机械损伤，铠装电缆严禁承受机械拉力。电缆严禁长期露天存放，电缆盘不允许平放，严禁电缆盘互撞、翻倒。运输中严禁从高处扔下装有电缆的电缆盘，严禁机械损伤电缆。吊装包装件时，不应几盘同时吊装，在车辆、船舶等运输工具上，电缆盘放置放稳，并用合适方法固定。电缆存放时电缆端头应可靠密封，伸出盘外的电缆端头应有保护罩。

执行标准：GB/T9330

导体：符合GB/T3956-2008规定的第1种或第2种导体要求

绝缘：交联聚乙烯材料

护套：无卤低烟聚烯烃(ST8)材料

美河电缆客服

咨询热线： 135 6888 5225

在线咨询

关键特性

额定电压

U0/U 450/750V
测试电压

3.0kV/5min
最小弯曲半径

应不小于电缆外径的8倍
使用温度

电缆长期允许最低工作温度- 15℃ 最高工作温度不超过90℃ 安装时温度应高于0℃

基本参数表

型号	规格mm²	参考外径mm	参考重量kg/km

WDZ-KYJY	12*0.75	11.81	181.56
	12*1.0	12.48	218.00
	12*1.5	14.08	300.04
	12*2.5	16.49	439.07
	12*4	18.40	620.68
	12*6	20.91	883.48
	14*0.75	12.38	204.18
	14*1.0	13.68	265.07
	14*1.5	14.74	338.95
	14*2.5	17.30	499.05
	14*4	19.73	727.69

	14*6	21.99	1012.06
	16*0.75	13.60	247.71
	16*1.0	14.35	296.54
	16*1.5	15.48	380.75
	16*2.5	18.21	563.43
	19*0.75	14.25	279.49
	19*1.0	15.05	336.63
	19*1.5	16.25	434.97

	19*2.5	19.55	665.89
	24*0.75	16.42	349.01
	24*1.0	17.38	421.39

	24*1.5	18.82	546.08

	24*2.5	22.70	838.14
	27*0.75	16.75	375.10
	27*1.0	17.74	455.10

型号	规格mm²	参考外径mm	参考重量kg/km

WDZ-KYJY	27*1.5	19.62	611.29
	27*2.5	23.19	912.61
	30*0.75	17.33	408.09
	30*1.0	18.36	496.39
	30*1.5	20.30	667.70
	30*2.5	24.02	1000.28
	37*0.75	18.59	484.33
	37*1.0	20.11	610.82
	37*1.5	21.79	798.53
	37*2.5	25.85	1204.10
	44*0.75	21.16	592.48

	44*1.0	22.44	721.96
	44*1.5	24.36	945.75
	44*2.5	29.60	1471.22
	48*0.75	21.49	628.32
	48*1.0	22.80	768.10
	48*1.5	24.76	1009.66
	48*2.5	30.09	1573.18
	52*0.75	22.06	671.28

	52*1.0	23.40	822.02
	52*1.5	25.42	1082.78
	52*2.5	30.90	1688.74

	61*0.75	23.33	767.74

	61*1.0	24.77	943.43
	61*1.5	26.93	1247.41
	61*2.5	32.75	1948.84
