如:铜芯聚氯乙烯绝缘聚氯乙烯护套预分支电力电缆.额定电压0.6/1kV，主电缆标称截面300mmi，分支电缆标称截面50mm,表示为:YFD-VV-0.6/1kV 300/50。
执行标准
国家建设部标准:JG/T147;引用标准:
GB12706额定电压35kV及以下铜芯、铝芯绝缘电力电缆(中华人民共和国国家标准)。
NH耐火型除了能在正常的工作条件下供电外,也能在燃烧情况下,保持90min的正常运行,符合GB12666.6的要求。
额定电压和电压降
设计干线时,除要考虑电缆载流量外,还应考虑电压降,当干线中间有几处分支时,从电源到最终负载的电压降，要根据各峰值的间隔按一下公式计算求出:
公式中,Ed:电压降[V](相连接)
K:配电常数
单相2线式:K=2
单相3线式:K=1
三相4线式:K=1
三相5线式:K=1
tn,ln:区间n的负载电流[A]
tn,Ln:区间n的长度[km]
Z:电缆的阻抗[Ω/km]=Rcosθ +Xsinθ
R:交流电阻[Ω/km]
X:电抗[Ω/km]
cosθ :负载功率因数
sinθ=√(1-cos2)
主电缆顶端通常用防水化合物粘接在端头上.再盖上一个用PVC材料制成的帽,用热缩管加强,可永久使用。
载流量的修正系数

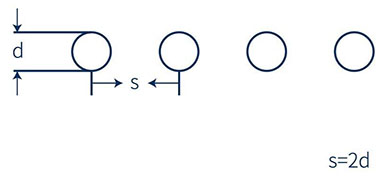

1.单层敷设:修正系数1.0

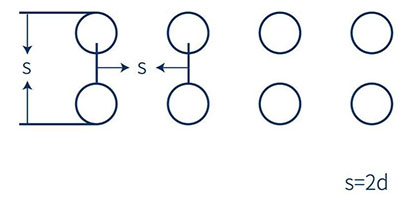

2.两层敷设:修正系数0.9
3.拧绞型单根敷设:修正系数0.8

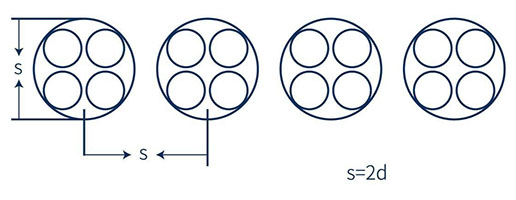

4.拧绞型多根敷设:修正系数0.76
敷设条件
将电缆盘放在线架上(通常电缆盘放在楼下,将电缆提拉上去);提升用的绳索通过卷绕机与电缆相连接;
开动卷绕机将电缆提升上去:提升速度先慢逐渐升速,但用力不能过猛;楼层应有人员保护防止连接体撑住楼板;
提升用的电缆网套到达房顶时,将网套挂在事先准备好的吊钩上;将分支线端头与电流表或断流器相接;
进行与横向干线或主干线板的连接。
施工中的注意事项
1.事先确认运送方法(车辆大小停车场等);
2.确认预制分支部分是否能安全通过贯通孔洞;
3.采用预防措施,防止提升过程中,分支部分的贯通孔洞受损伤;
4.提升过程中不要对分支施加张力;
5.使用电缆重量4倍以上强度的提升用绳索;
6.事先考虑避雨对策及空盘的处理方法;
7.电缆提升完毕,应立即用适当的方法加以固定,以免电缆坠落受损;
8.单芯电缆禁止使用铁质夹具。

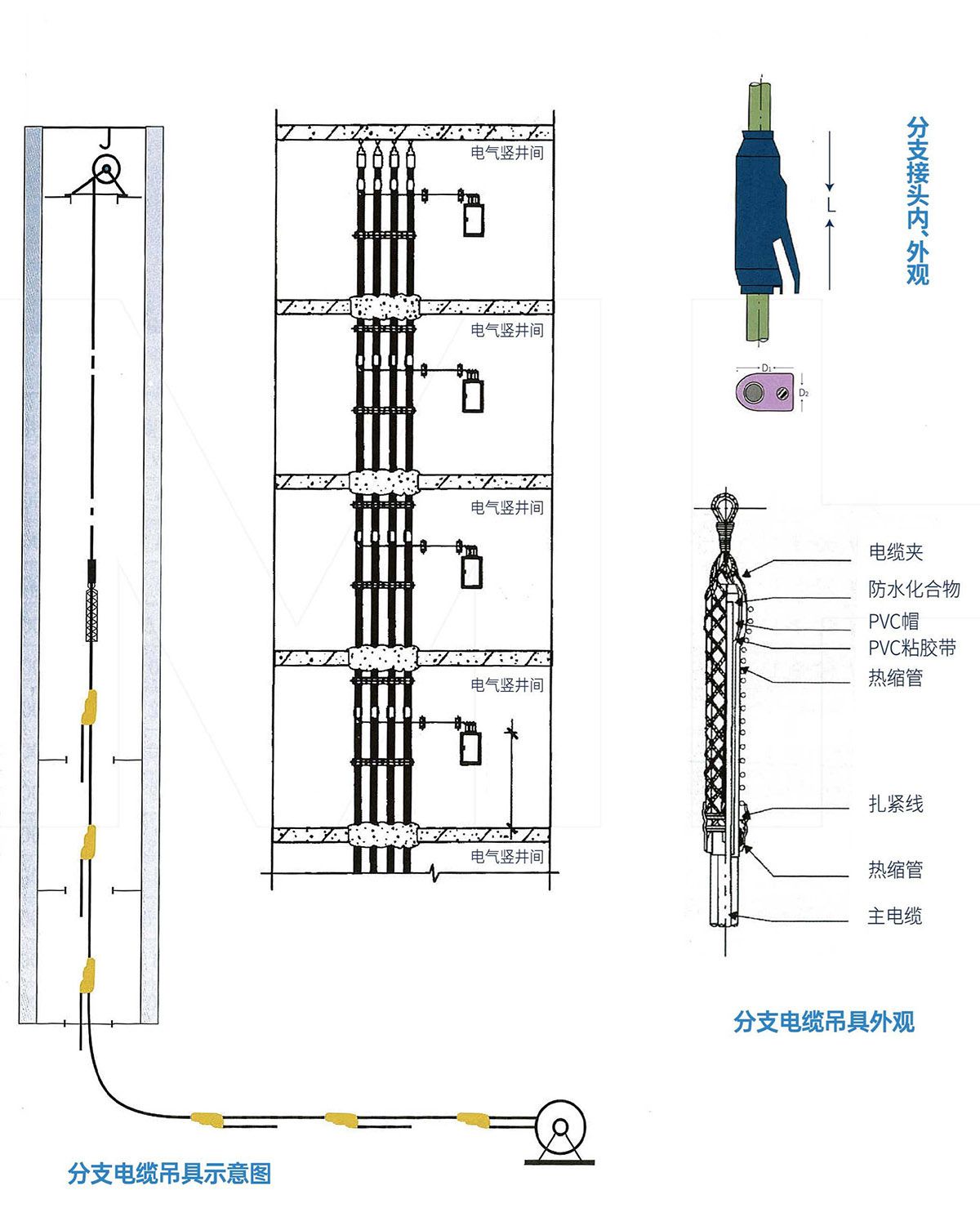

分支电缆安装示意图
