光伏电缆的性能
光伏电缆的特性是由其电缆专用绝缘料和护套料决定的，我们称之为交联PE，经过辐照加速器辐照后，电缆料的分子结构发生改变，从而提高其个方面的性能。
光伏电缆可在屋顶结构的锐边上布线，同时电缆须承受压力、弯折、张力、交叉拉伸载荷及强力冲击试验。

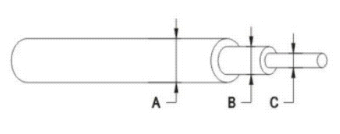

光伏电缆结构

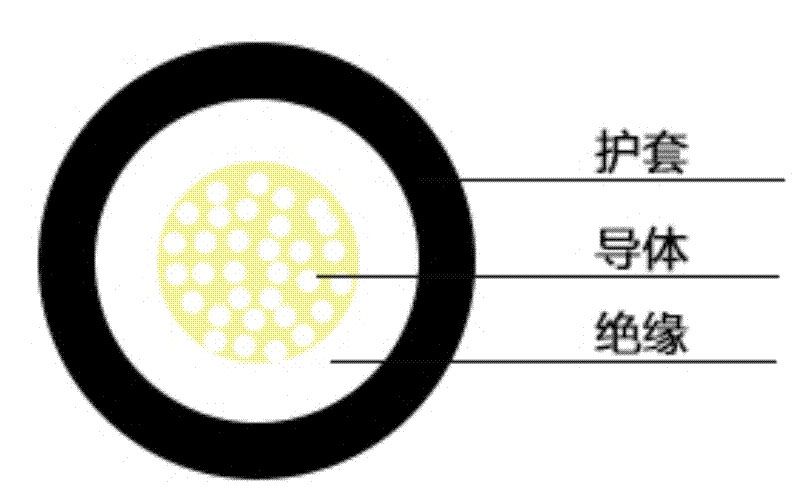

PV1-F 光伏电缆结构示意图
光伏电缆系列参数

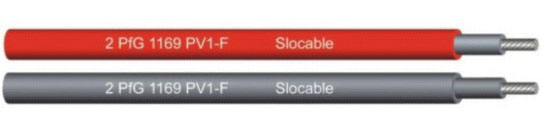

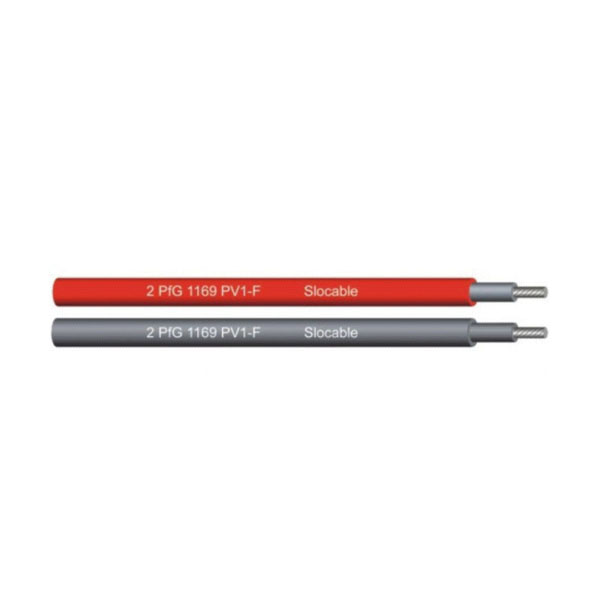

PV1-F 光伏电缆
● 产品名称：光伏电缆
● 型号： PV1-F
● 应用标准：2 PfG 1169/08.2007
● 导体材料：IEC 60228，5类绞合镀锡铜丝
● 绝缘材料: 辐照交联低烟无卤阻燃聚烯烃
● 护套材料: 辐照交联低烟无卤阻燃聚烯烃
● 工作环境温度 ： -40~﹢90℃
● 导体最高温度: ﹢120℃
● 参考短路允许温度：200℃ 5S
光伏电缆系列参数
PV1-F 光伏电缆
● 使用寿命:≥25年（ -40~﹢90℃）
● 额定电压: DC:1.8kv AC U。/U: 0.6/1kv
● 耐气候性: UV
● 阻燃: 单根垂直燃烧(IEC60811-2-1)
● 耐日光测试：HD605/A1
● 成品电缆耐臭氧测试：EN50396
● 烟密度：IEC61034，EN50268-2
● 卤酸释放量：IEC670754-1 EN50267-2-1
● 耐臭氧
样品放置试验箱72h，试验后护套表面无目力可见裂纹。
● 耐气候性/紫外线
在特定实验条件下，持续720h后进行室温下弯曲试验。试验后护套表面无目力可见裂纹。
● 垂直燃烧试验
成品电缆在(60±2)℃放置4h后，进行GB/T 18380.12-2008规定的垂直燃烧试验。
● 卤素含量试验 PH及导电率
要求:PH≥4.3;导电率≤10μS/mm。
● 热寿命
根据EN 60216-1、EN60216-2阿列纽斯曲线进行，绝缘及护套断裂伸长率保留率:≥50%。之后进行室温下弯曲试验。试验后护套表面不应有目力可见裂纹，使用寿命:25年。
光伏电缆的选型
在太阳能光伏发电系统中低压直流输送部分使用的电缆，因为使用环境和技术要求不同，对不同部件的连接有不同的要求，总体要考虑的因素有:电缆的绝缘性能、耐热阻燃性能、搞老化性能及线径规格等。具体要求如下:
● 使用组件接线盒附带的连接电缆直接连接，电缆使用双层绝缘外皮，具有优越的防紫外线、水、臭氧、酸、盐的侵蚀能力，优越的全天候能力和耐磨损能力。
● 电池方阵与控制器或直流接线箱之间的连接电缆，也要求使用通过UL测试的多股软线，截面积规格根据方阵输出最大电流而定。
● 电缆截面积选择: 太阳能电池组与组件间连接电缆、蓄电池与蓄电池间连接电缆、交流负载连接电缆，一般选取电缆额定电流为各电缆中最大连续工作电流的1.25倍;太阳能电池方阵与方阵间连接电缆、蓄电池(组)与逆变器间连接电缆，选取的电缆额定电流为各电缆中最大连续工作电流的1.5倍。

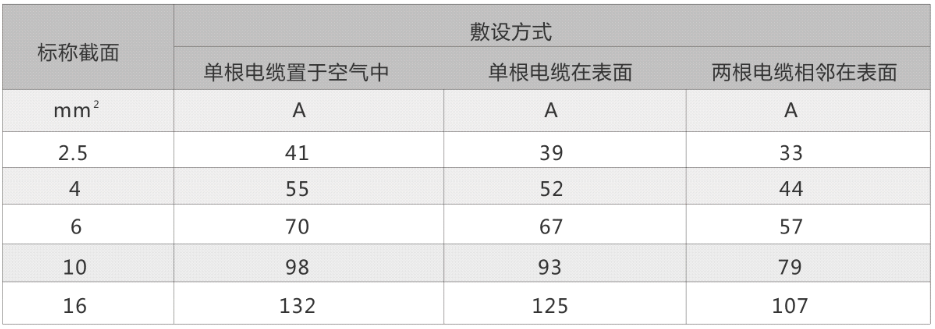

光伏电缆载流量

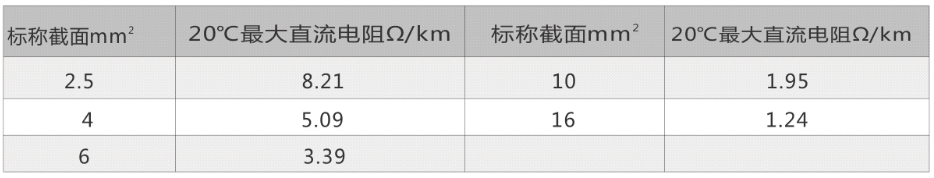

导体20℃时最大直流电阻
